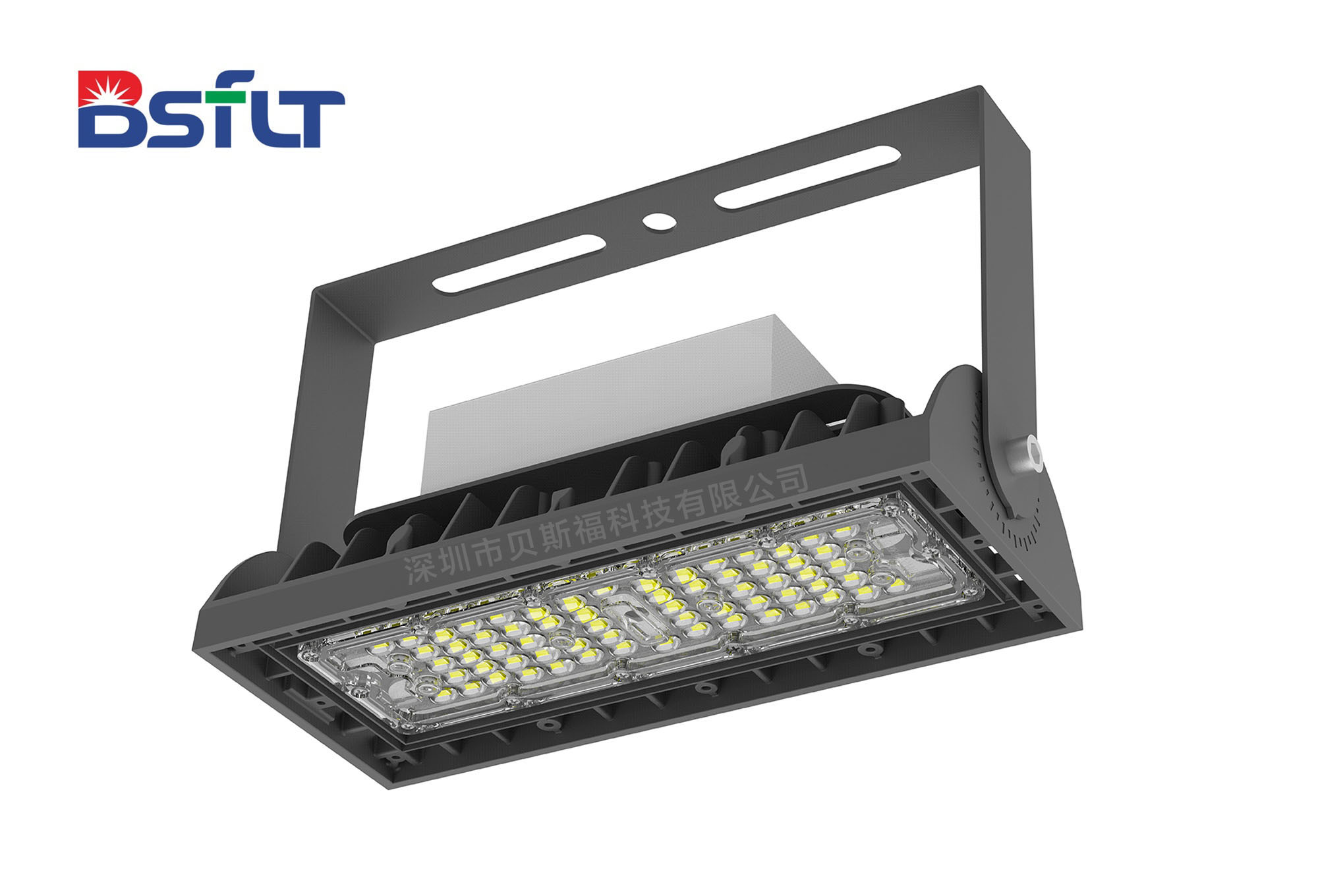

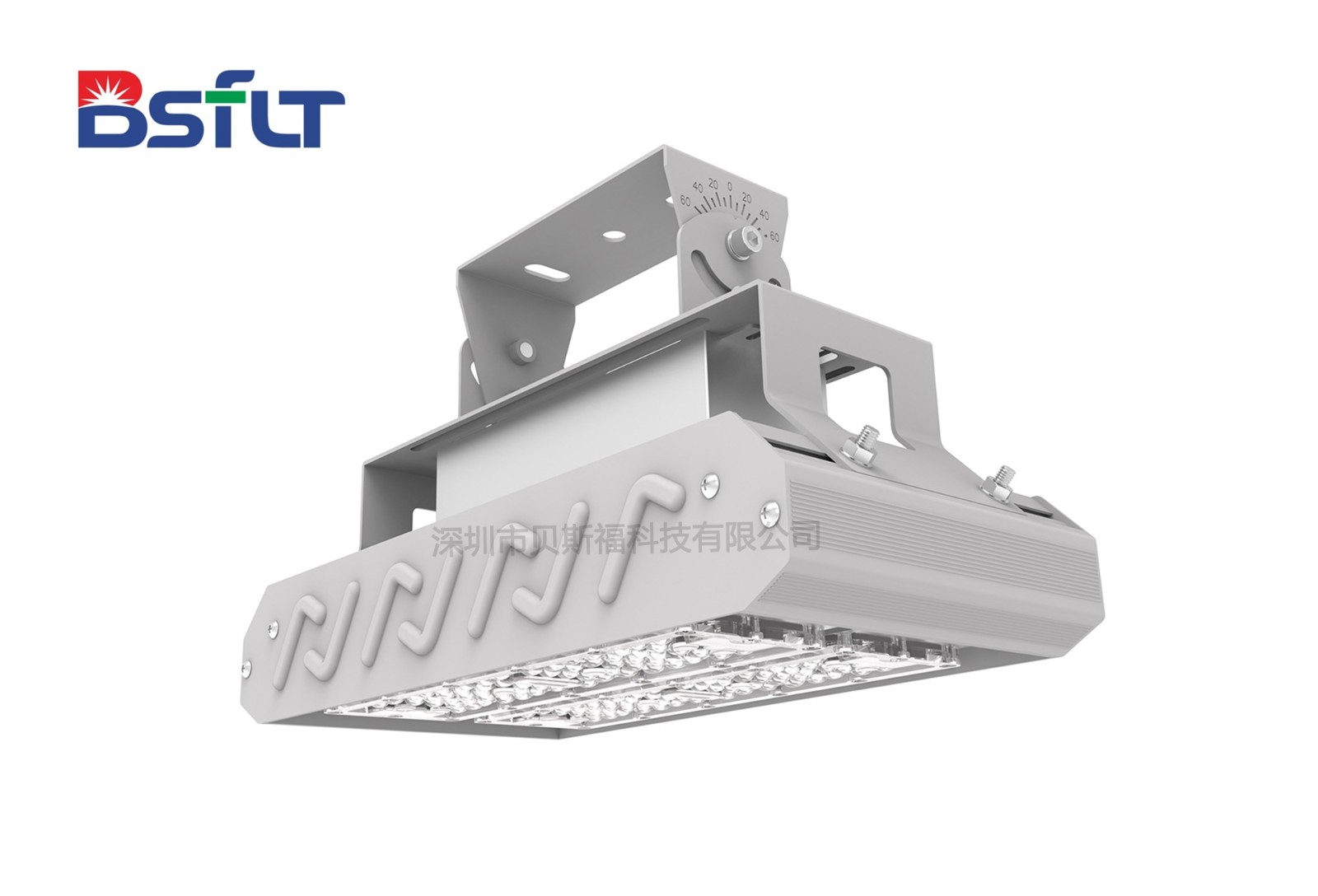

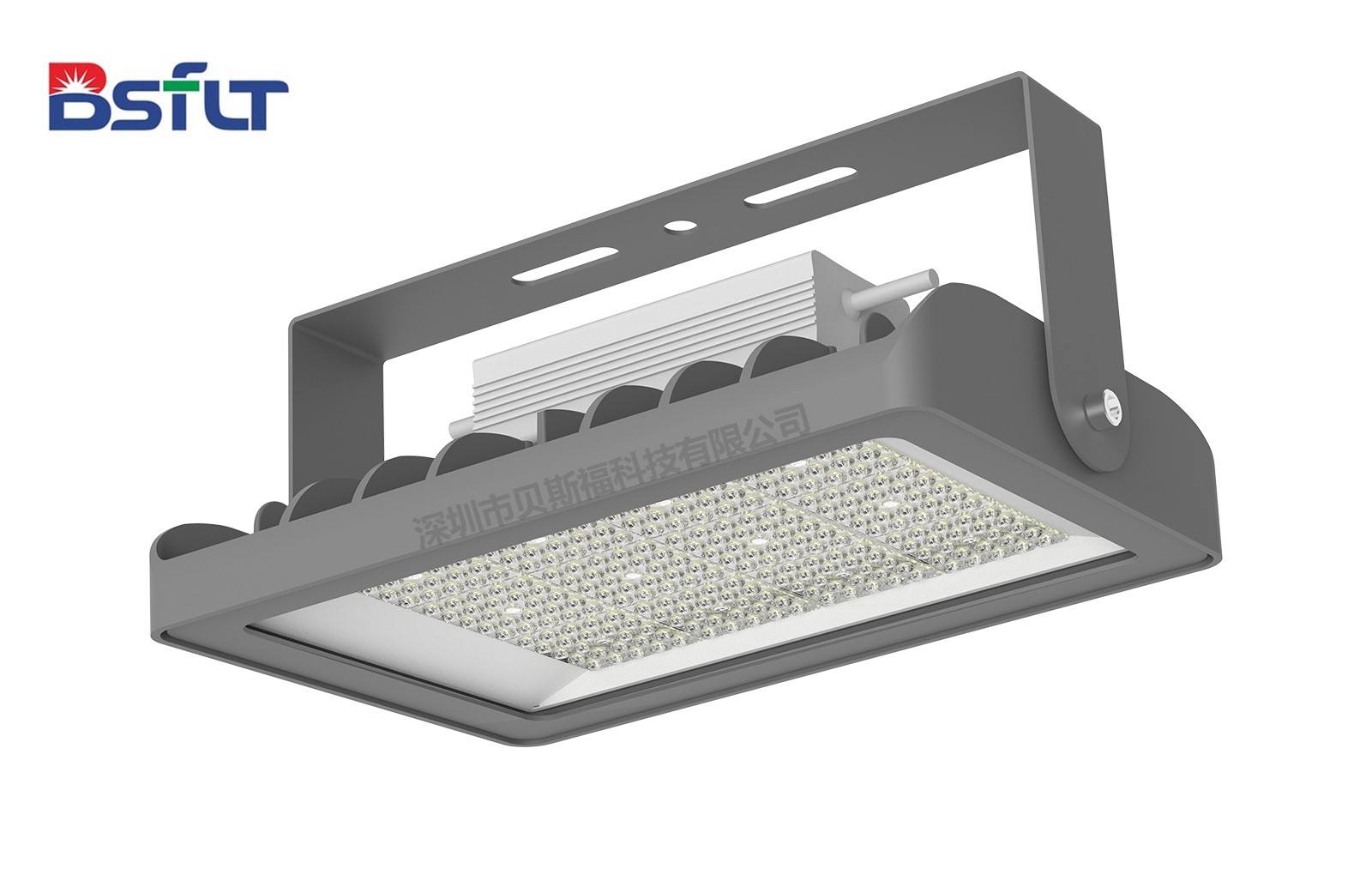

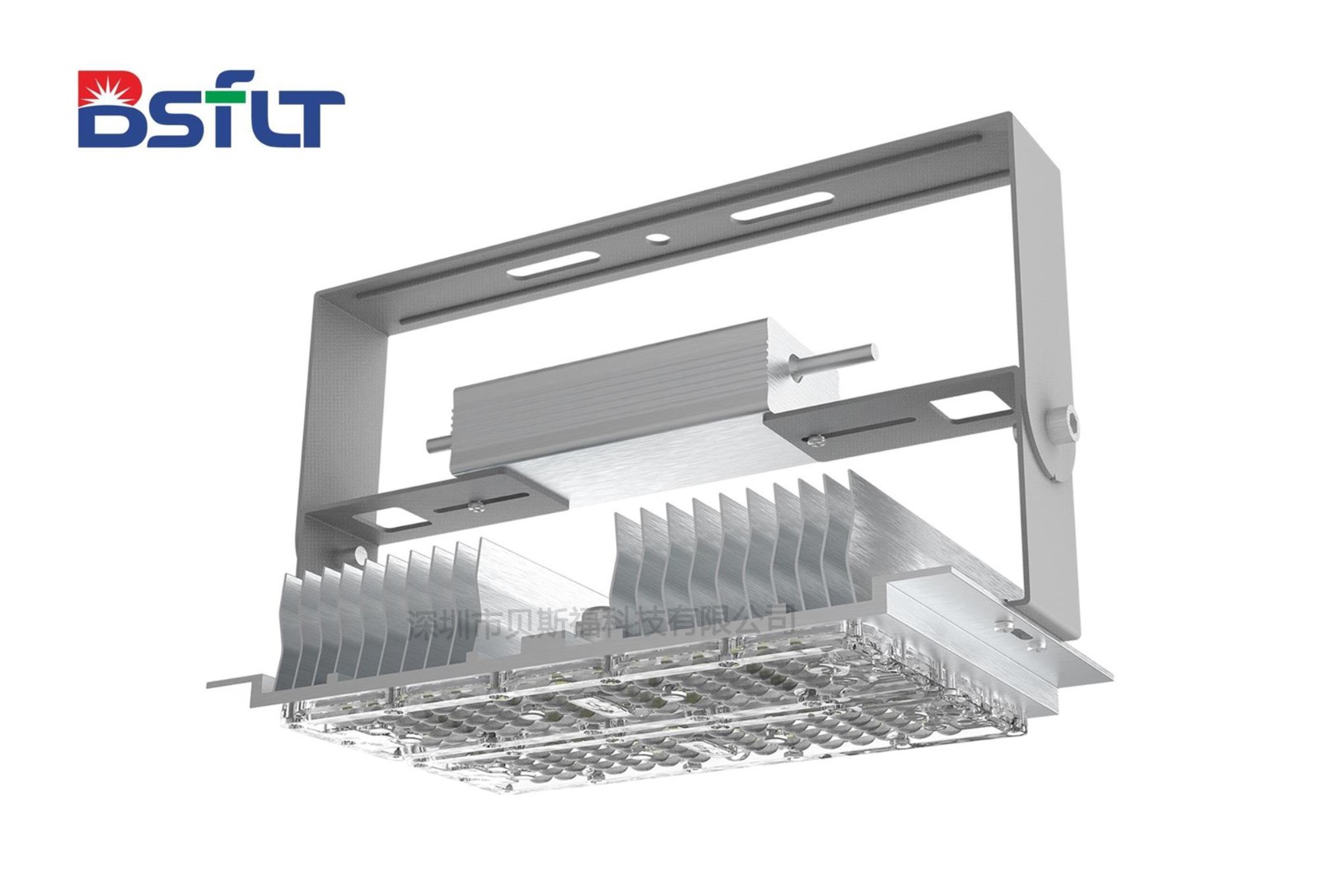

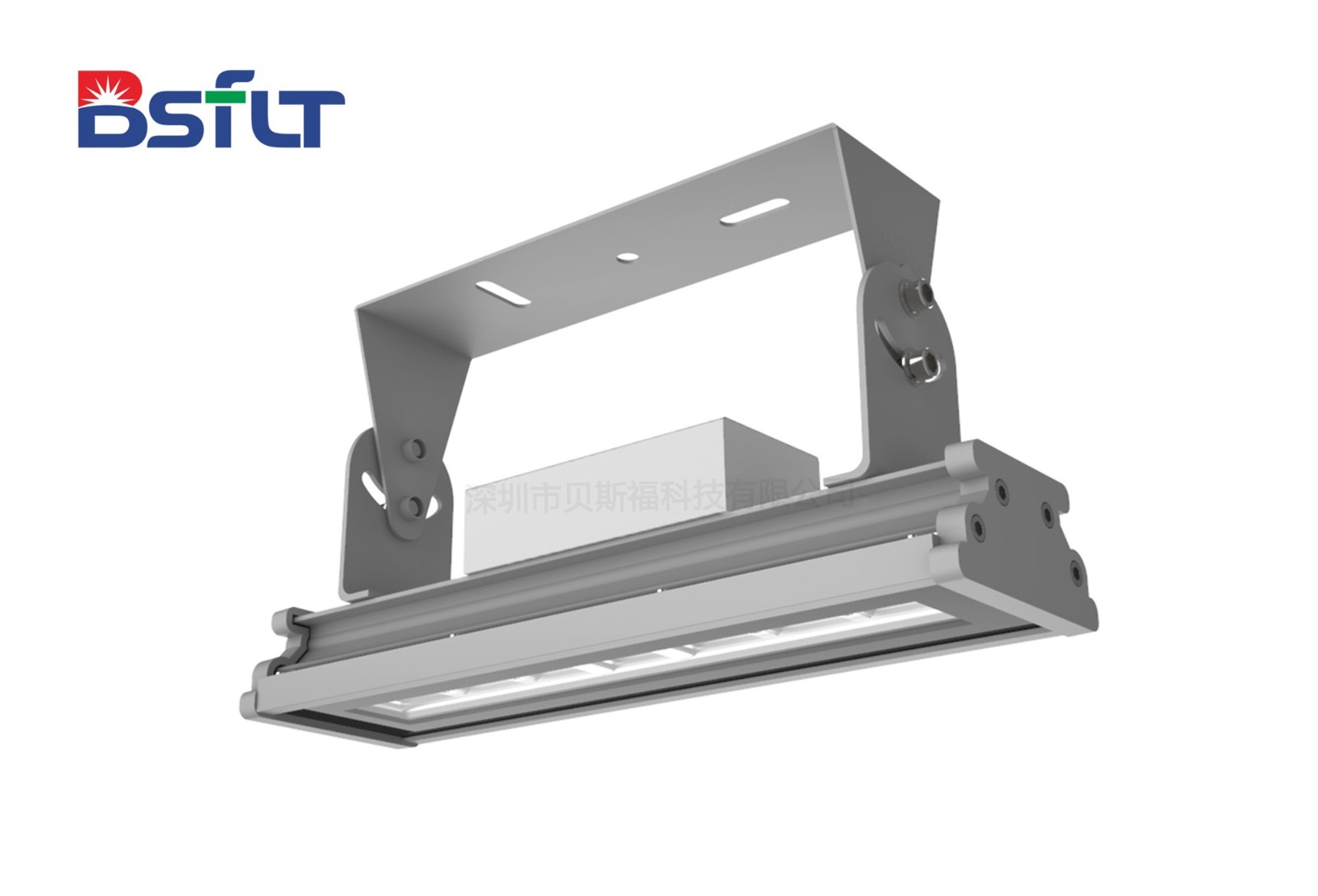

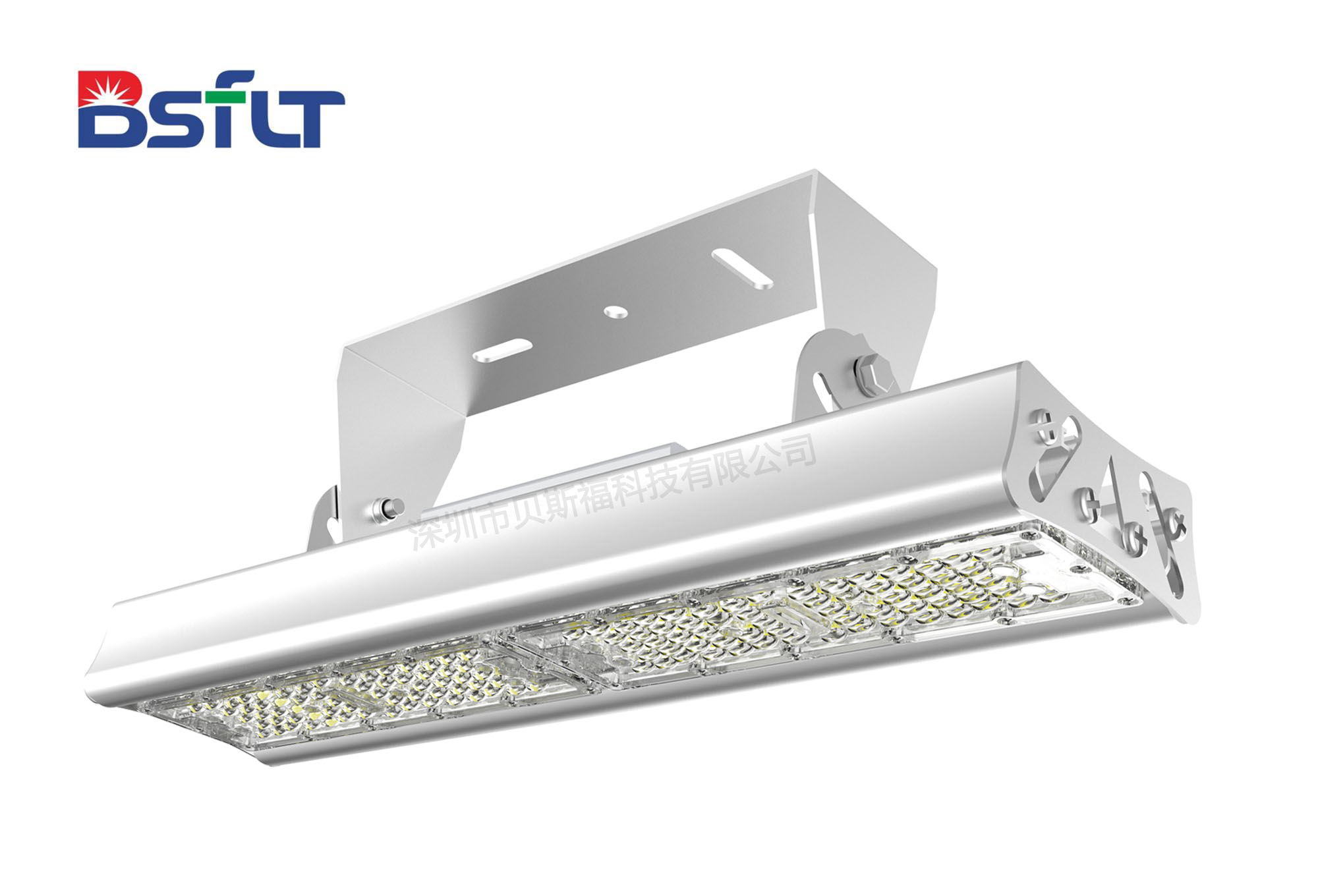

LED隧道照明

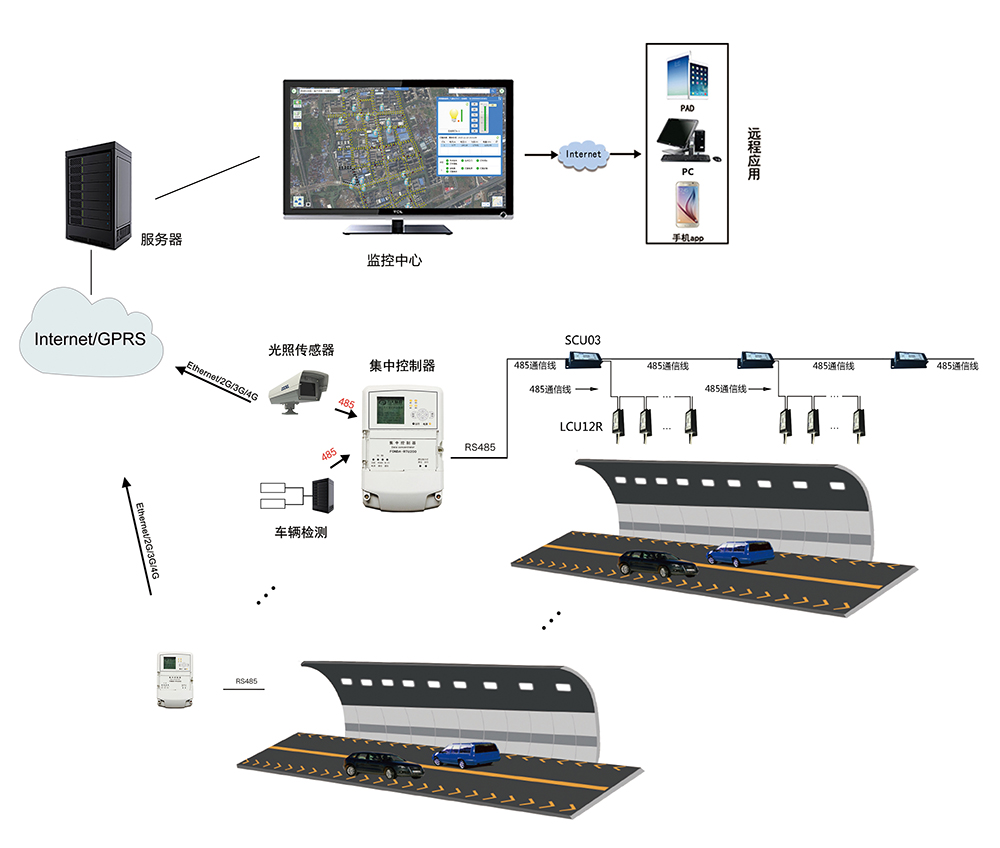

RS485控制方案


特点

·信号传输速率快,传输距离远,抗干扰能力强


功能特点

·采用RS485通信方式,通过信号控制器增加传输距离后>3千米;

·每个信号控制器可以带50-80台终端控制器,终端数量25000台;,

·终端控制器可以控制S500W的钠灯、LED灯、陶瓷金卤灯等照明设备;

·终端设备支持PWM正向、0-10V正向两种调光模式;可配置反向模式;

·数据传输速率256kbps;

·实现控制功能;

·实现报警功能;

·抗干扰能力强;

·适用于对通讯速度要求高且干扰因素较多的场所,如隧道的实时调光。





LED隧道灯调光技术方案

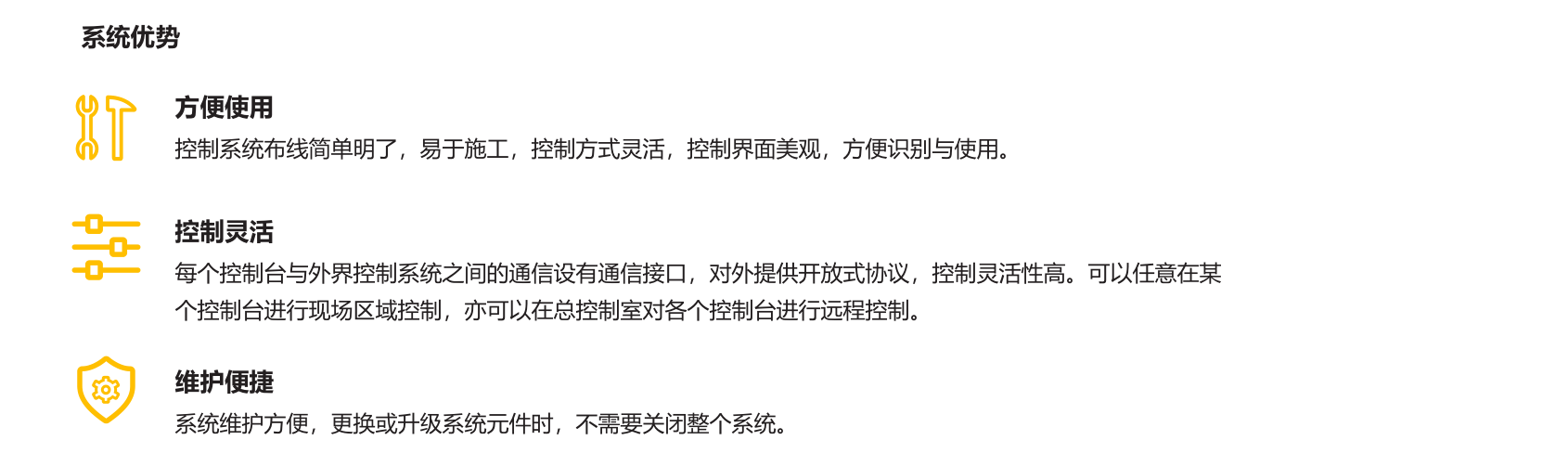

调光控制系统特点

系统功能特性

  • ·调光系统简捷、灵活,便于操作,维护简便。

  • ·采用预留0-5V模拟调光控制方式控制灯具输出电流来实现灯具的亮度级别变化,能及时响应外部控制系统信号指令并做出相应的动作。

  • ·可实现0~255级无级调光功能,并可任意设置控制时间和调光级数,可满足任何不同照明场合的调光控制需求。

  • ·系统启动时间短,隧道电源切换时,灯具再启动时间及系统响应时间≤0.1s。

  • ·具有记忆功能,系统电源断电恢复时能自动进入断电前的调光设置状态。

  • ·具备时间控制、集中远控及就地控制功能,可根据客户自己的需求设置控制时间,每天内可设定多个不同的控制时间及不同的调光级数,时间控制以24h为一个控制周期。





调光系统的组成

LED隧道灯DC0-5V调光照明控制系统由LED亮度智能无级控制装置、亮度可控型LED隧道灯、通讯系统和上位机监控管理软件等几大主要部分组成。



调光系统

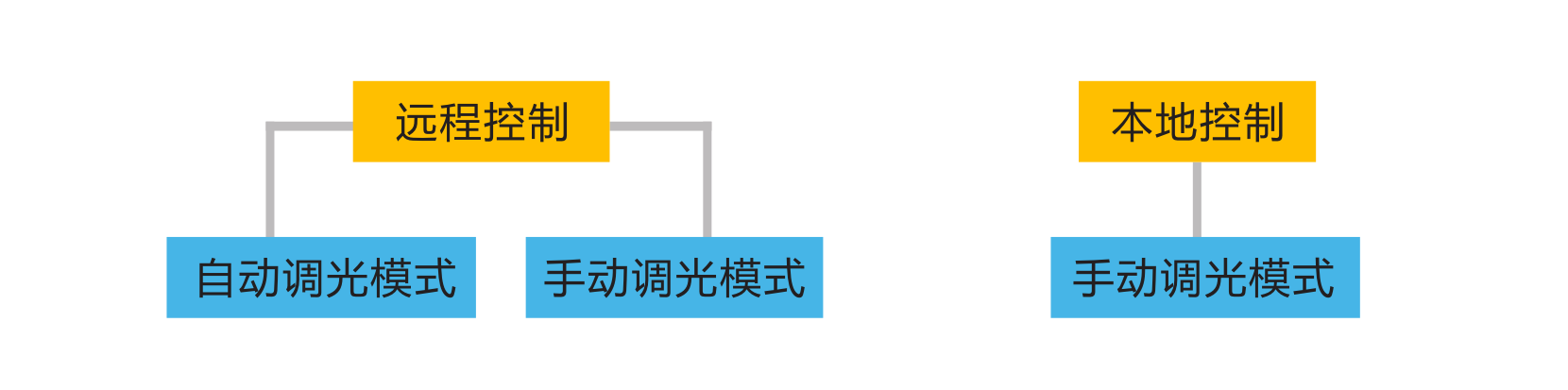

·调光系统具有远程控制、本地控制,远程控制模式即是通过总控制室PC对灯具进行调光等级控制;

·本地控制模式可以通过调光系统控制柜对灯具实行调光等级控制;调光级数分为0-255级控制。本系统调光控制台只能在一个模式下使用;

·远程控制具有自动及手动调光模式,自动调光模式是按照预置方式对隧道内的灯具进行控制调光;手动调光模式是根据当前需求对隧道内的灯具进行调光控制。





  • ·加强照明的总体控制原则为:洞外光强越强(越亮),洞内照明功率越大,即洞内照明亮度也越强,反之亦然。

  • ·对于基本照明的亮度控制,依据当前时间。用户可以设置基本照明夜晚开始以及终止时间,并设置夜晚以及白天的照明功率,系统根据当前时间以及用户设定时间、照明功率控制基本照明输出。

  • ·加强照明的控制主要来自洞外亮度测量,根据洞外亮度确定加强照明输出。用户可以设置加强照明的开启以及关闭时间。当用于测量洞外亮度的变送器失效或者检修无法使用时,用户可以设置加强照明受当前时间控制。

·实时闹钟

系统具有实时时钟并配有备用电源,在系统掉电或更换电源情况下依旧能够长时间地工作,使时钟不至于丢失。

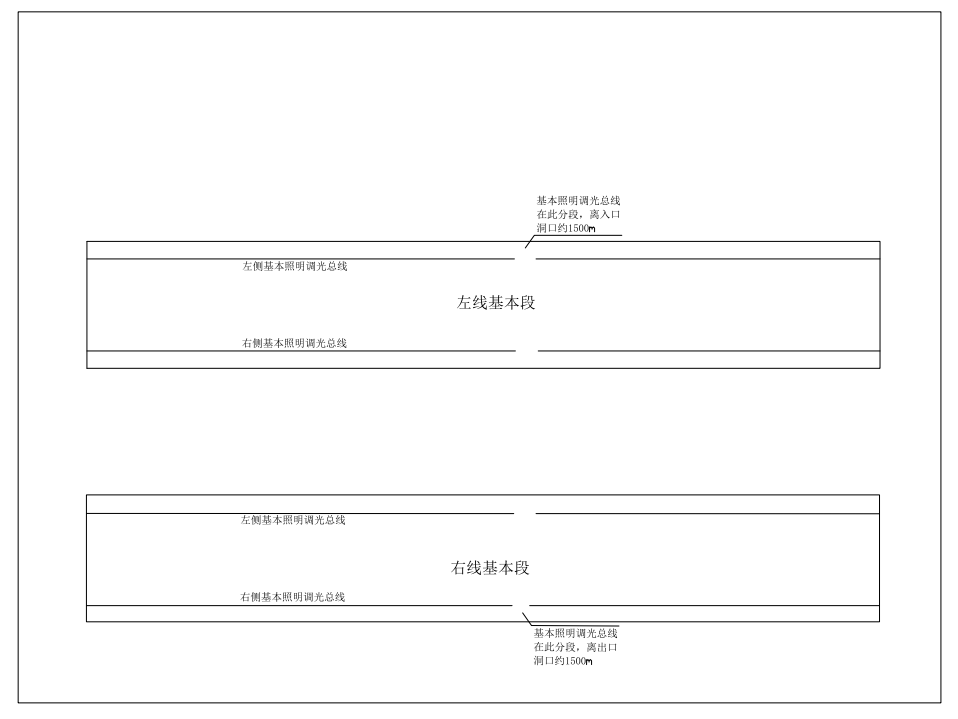

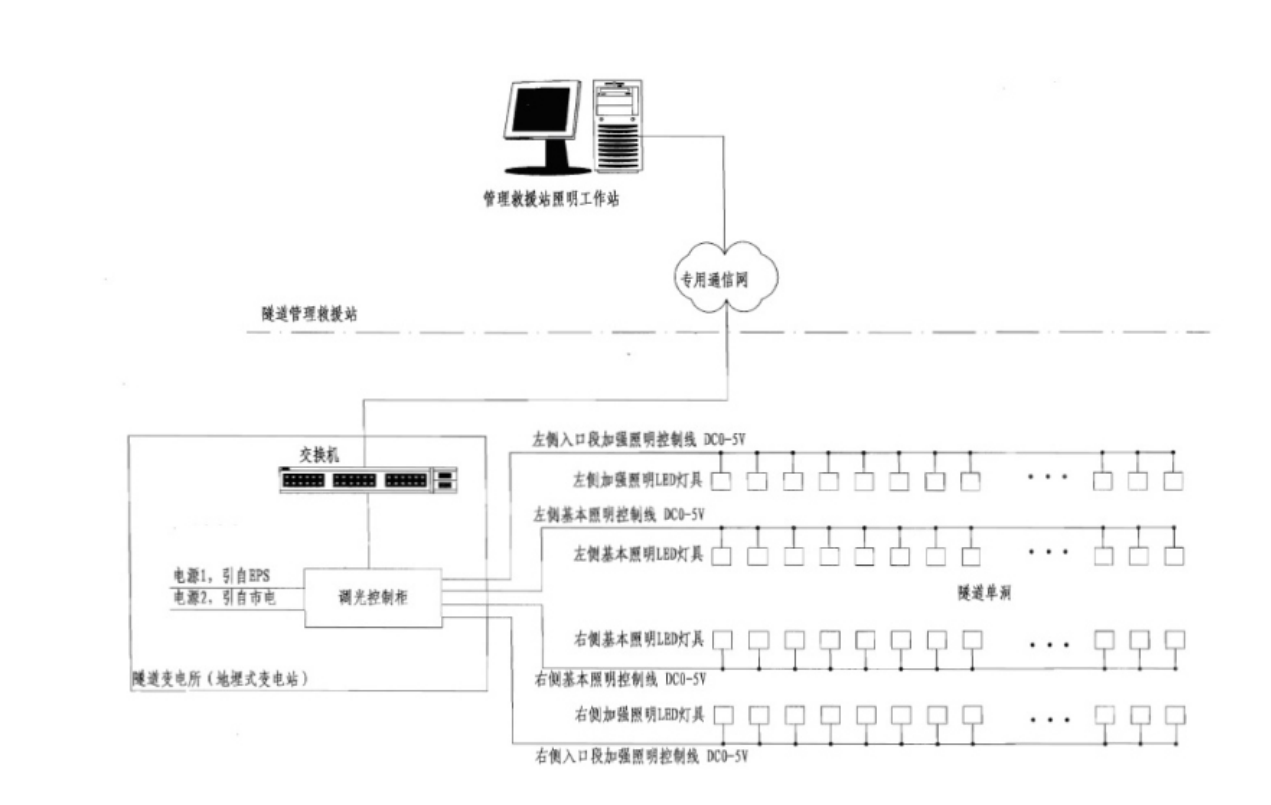

调光系统布线图

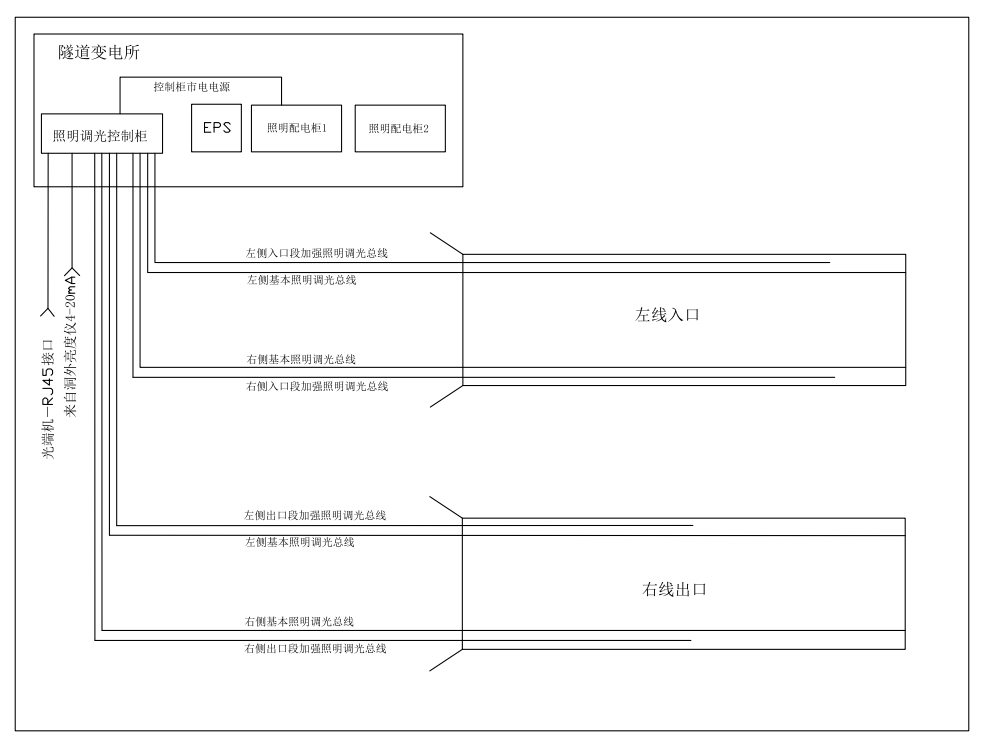

                                                                                                    单变电所控制信号接线图

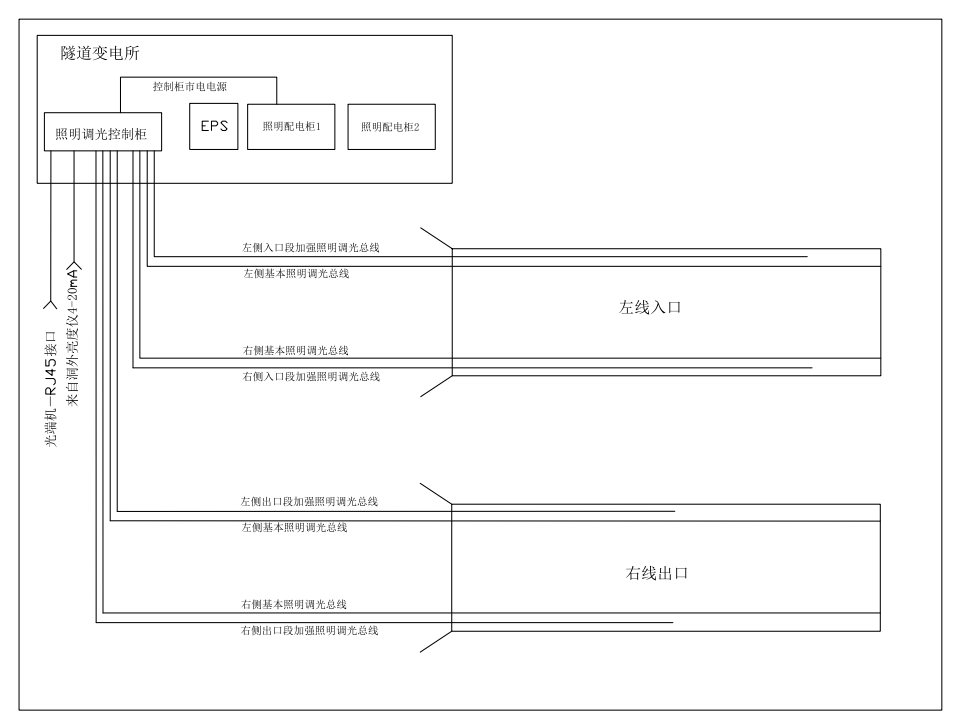

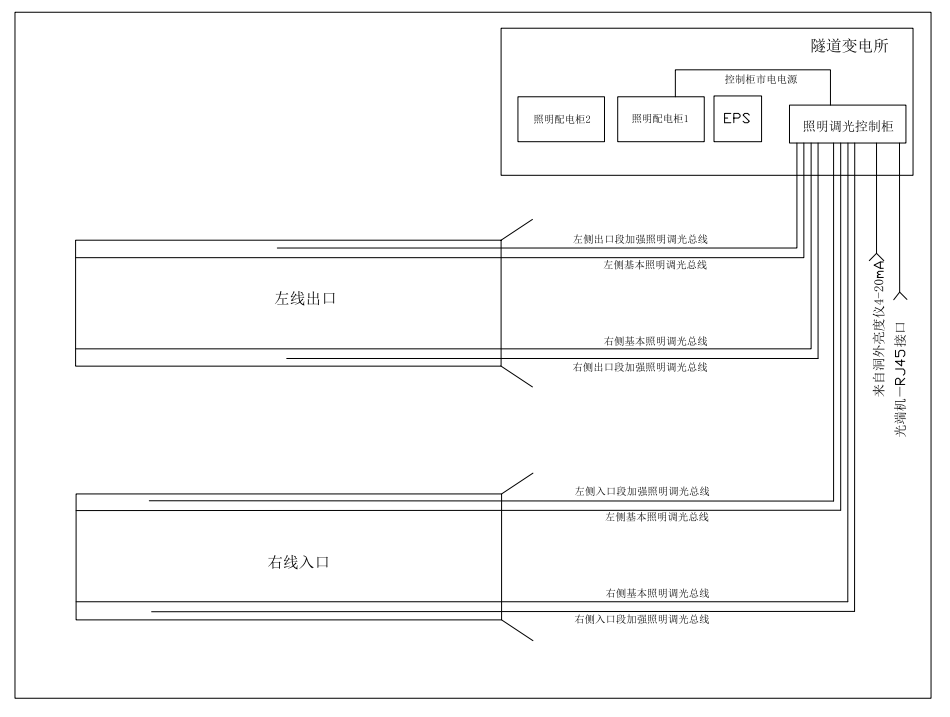

双变电所控制信号接线图






监控与控制

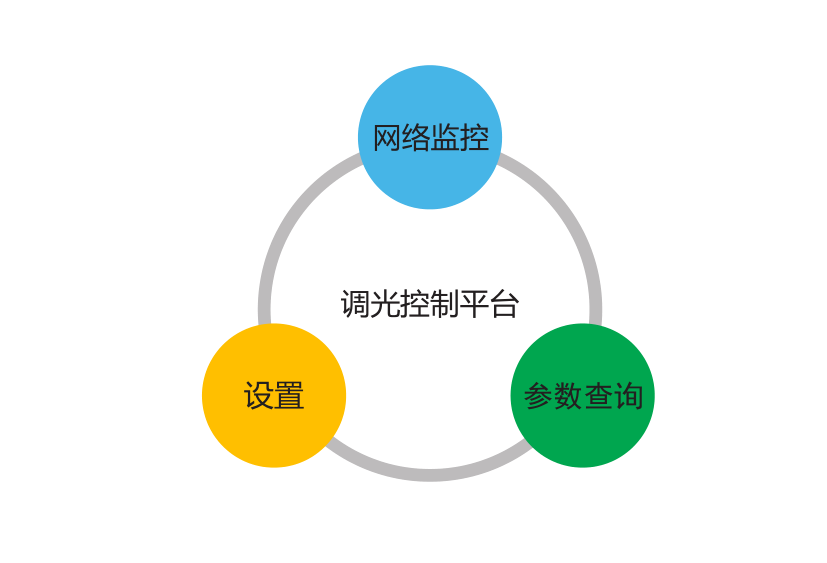

  • ·控制台采用嵌入式的方案,可以实现网络监控,进行设置和查询参数,用户只要通过以太网即可接入,方便明了。

调光控制平台配备网线接口,可实现远程控制、驻地控制、当前工作状况显示、车检指示、故障报警指示、操作提示信息,以及串口配置、授时、基本照明参数读取与设置、加强照明参数读取与设置、工作记录查询、日志查询、故障处理、解除故障和退出等功能。整套控制系统操作简捷、灵活,只需外接一台PC机就能实现调光控制功能,在PC机上的操作界面能实时显示各灯具工作情况,并提供时间控制选择、调光级数选择。
